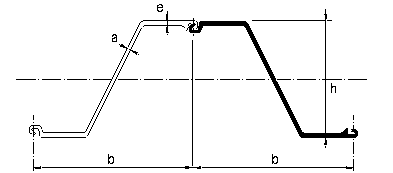

Шпунтовые сваи зетового профиля
| Профиль |
S-одиночная свая
D-двойная свая |
b |
h |
e |
a |
Площадь
сечения |
Масса 1 м |
Момент инерции |
Момент сопротивления* |
| |
|
мм |
мм |
мм |
мм |
см2 |
кг/м |
см4 |
см3 |
| AZ 12 |
Для S |
670 |
302 |
8,5 |
8,5 |
84,2 |
66,1 |
12160 |
805 |
| Для D |
- |
- |
- |
- |
168,4 |
132,2 |
24320 |
1610 |
| Для 1 м стены |
- |
- |
- |
- |
125,7 |
98,7 |
18140 |
1200 |
| AZ 13 |
Для S |
670 |
303 |
9,5 |
9,5 |
91,7 |
72,0 |
13200 |
870 |
| Для D |
- |
- |
- |
- |
183,4 |
144,0 |
26400 |
1740 |
| Для 1 м стены |
- |
- |
- |
- |
136,9 |
107,5 |
19700 |
1300 |
| AZ 14 |
Для S |
670 |
304 |
10,5 |
10,5 |
99,7 |
78,3 |
14270 |
939 |
| Для D |
- |
- |
- |
- |
199,4 |
156,6 |
28540 |
1880 |
| Для 1 м стены |
- |
- |
- |
- |
148,9 |
116,9 |
21300 |
1400 |
| AZ 17 |
Для S |
630 |
379 |
8,5 |
8,5 |
87,1 |
68,4 |
19900 |
1050 |
| Для D |
- |
- |
- |
- |
174,2 |
136,8 |
39800 |
2100 |
| Для 1 м стены |
- |
- |
- |
- |
138,3 |
108,6 |
31580 |
1665 |
| AZ 18 |
Для S |
630 |
380 |
9,5 |
9,5 |
94,8 |
74,4 |
21540 |
1135 |
| Для D |
- |
- |
- |
- |
189,6 |
148,8 |
43080 |
2270 |
| Для 1 м стены |
- |
- |
- |
- |
150,4 |
118,1 |
34200 |
1800 |
| AZ 19 |
Для S |
630 |
381 |
10,5 |
10,5 |
103,2 |
81,0 |
23300 |
1223 |
| Для D |
- |
- |
- |
- |
206,4 |
162,0 |
46600 |
2445 |
| Для 1 м стены |
- |
- |
- |
- |
163,8 |
128,6 |
36980 |
1940 |
| AZ 25 |
Для S |
630 |
426 |
12,0 |
11,2 |
116,6 |
91,5 |
32910 |
1545 |
| Для D |
- |
- |
- |
- |
233,2 |
183,0 |
65820 |
3090 |
| Для 1 м стены |
- |
- |
- |
- |
185,0 |
145,2 |
52250 |
2455 |
| AZ 26 |
Для S |
630 |
427 |
13,0 |
12,2 |
124,6 |
97,8 |
34970 |
1640 |
| Для D |
- |
- |
- |
- |
249,2 |
195,6 |
69940 |
3280 |
| Для 1 м стены |
- |
- |
- |
- |
198,0 |
155,2 |
55510 |
2600 |
| AZ 28 |
Для S |
630 |
428 |
14,0 |
13,2 |
133,0 |
104,4 |
37130 |
1735 |
| Для D |
- |
- |
- |
- |
266,0 |
208,8 |
74260 |
3470 |
| Для 1 м стены |
- |
- |
- |
- |
211,1 |
165,7 |
58940 |
2755 |
| |
| Профиль |
S-одиночная свая
D-двойная свая |
b |
h |
e |
a |
Площадь
сечения |
Масса 1 м |
Момент инерции |
Момент сопротивления* |
| |
| AZ 34 |
Для S |
630 |
459 |
17,0 |
13,0 |
147,1 |
115,5 |
49580 |
2160 |
| Для D |
- |
- |
- |
- |
294,2 |
231 |
99160 |
4320 |
| Для 1 м стены |
- |
- |
- |
- |
233,5 |
183,3 |
78700 |
3430 |
| AZ 36 |
Для S |
630 |
460 |
18,0 |
14,0 |
155,7 |
122,2 |
52160 |
2270 |
| Для D |
- |
- |
- |
- |
311,4 |
244,4 |
104320 |
4540 |
| Для 1 м стены |
- |
- |
- |
- |
247,1 |
194 |
82800 |
3600 |
| AZ 38 |
Для S |
630 |
461 |
19,0 |
15,0 |
164,5 |
129,1 |
54860 |
2380 |
| Для D |
- |
- |
- |
- |
329 |
258,2 |
109720 |
4760 |
| Для 1 м стены |
- |
- |
- |
- |
261 |
204,9 |
87080 |
3780 |
| AZ 46 |
Для S |
580 |
481 |
18,0 |
14,0 |
168,9 |
132,6 |
64060 |
2665 |
| Для D |
- |
- |
- |
- |
337,8 |
265,2 |
128120 |
5330 |
| Для 1 м стены |
- |
- |
- |
- |
291,2 |
228,6 |
110450 |
4595 |
| AZ 48 |
Для S |
580 |
482 |
19,0 |
15,0 |
177,8 |
139,6 |
67090 |
2785 |
| Для D |
- |
- |
- |
- |
355,6 |
279,2 |
134180 |
5570 |
| Для 1 м стены |
- |
- |
- |
- |
306,5 |
240,6 |
115670 |
4800 |
| AZ 50 |
Для S |
580 |
483 |
20,0 |
16,0 |
186,9 |
146,7 |
70215 |
2910 |
| Для D |
- |
- |
- |
- |
373,8 |
293,4 |
140430 |
5815 |
| Для 1 м стены |
- |
- |
- |
- |
322,2 |
252,9 |
121060 |
5015 |
| AZ 36-700 |
Для S |
700 |
499 |
17,0 |
11,2 |
151 |
118,5 |
62820 |
2520 |
| Для D |
- |
- |
- |
- |
302 |
237,1 |
125640 |
5040 |
| Для 1 м стены |
- |
- |
- |
- |
215,7 |
169,3 |
89740 |
3600 |
| AZ 38-700 |
Для S |
700 |
500 |
18,0 |
12,2 |
160,8 |
126,2 |
66390 |
2660 |
| Для D |
- |
- |
- |
- |
321,5 |
252,4 |
132770 |
5320 |
| Для 1 м стены |
- |
- |
- |
- |
229,7 |
180,3 |
94840 |
3800 |
| AZ 40-700 |
Для S |
700 |
501 |
19,0 |
13,2 |
170,4 |
133,8 |
69950 |
2800 |
| Для D |
- |
- |
- |
- |
340,9 |
267,6 |
139910 |
5600 |
| Для 1 м стены |
- |
- |
- |
- |
243,5 |
191,1 |
99930 |
4000 |
|
* | Для гарантированности приведенных в таблице значений момента инерции и момента сопротивления необходимо обеспечить передачу касательных усилий в замках. |
|
|
