Технические условия Настоящие технические условия распространяются на горячекатаный стальной прокат шпунтовых свай типа Л5, предназначенный для строительства гидротехнических сооружений, мостостроения, ограждения котлованов и траншей.
Пример условного обозначения профиля шпунтовой сваи Л5 из стали марки 16 ХГ: профиль шпунтовой сваи Л5-16ХГ-ТУ14-2-879-89.
Форма, размеры поперечного сечения, предельные отклонения размеров, справочные велечины должны соответствовать рисункам 1,2 и таблице:
| Момент сопротивления см3 |
Площадь сечения профиля см2 |
Масса 1 м шпунтовой сваикг |
Толщина стенки профиля |
| Номинальный размер, мм |
Пред. откл. точность |
| Отдельной шпунтовой сваи |
1 метра шпунтовой стенки |
Обычная |
Высокая |
| 461 |
2962 |
127,40 |
100,0 |
21,0 |
±2 |
+1; -2 |
Рисунок 1. Профиль шпунта Л5

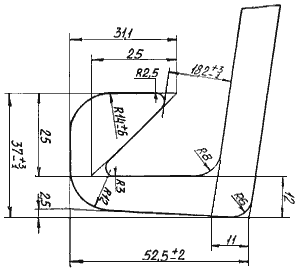

Рисунок 2. Замковая часть профиля шпунта Л5 Размеры без предельных отклонений даны для построения профиля и на готовом прокате не контролируются.
Профиль изготавливают длиной от 5 до 22 метров и поставляют:
- мерной длины от 10 до 22 м;
- немерной длины от 5 до 22 м.
При изготовлении профиля мерной длины допускается поставка проката немерной длины в количестве не более
25% объема заказа.
Предельное отклонение по мерной длине профиля не должно превышать +100 мм.
|
